1 关系数据结构及形式化定义

1.1 关系

【定义】域：一组具有相同数据类型的值的集合（二维表的一列）

【定义】笛卡尔积

给定一组域 $D_1, D_2, \dots, D_n$，允许其中某些域是相同的。
$D_1, D_2, \dots, D_n$ 的笛卡尔积可表示为：$D_1 \times D_2 \times \cdots \times D_n$
笛卡尔积的运算结果也是一个集合，其中的每个元素都是一个具有如下形式的‘n元组’：$(d_1, d_2, \dots, d_n)$，其中 $d_i \in D_i\ (i = 1, 2, \dots, n)$
由所有符合上述要求的‘n元组’组成该笛卡尔积的运算结果，即：
$D_1 \times D_2 \times \cdots \times D_n = \left\{ (d_1, d_2, \dots, d_n) \mid d_i \in D_i,\ i = 1,\ 2,\ \dots,\ n \right\}$

【定义】元组：笛卡尔积的一个元素 $(d_1, d_2, …, d_n)$（二维表的一行）

【定义】分量：笛卡尔积元素 $(d_1, d_2, …, d_n)$ 中的每一个值 $d_i$

【定义】基数：一个域允许的不同取值个数

若 $D_i\,(i = 1, 2, \dots, n)$ 都为有限集，基数分别为 $m_i\,(i = 1, 2, \dots, n)$，则 $D_1 \times D_2 \times \dots \times D_n$ 的基数 $M$ 为：$M = \prod_{i=1}^{n} m_i$

【定义】关系

给定一个域的序列 $D_1, D_2, ..., D_n$，笛卡尔积 $D_1 \times D_2 \times ... \times D_n$ 的子集叫做在域 $D_1, D_2, ..., D_n$ 上的关系，表示为 $R(D_1, D_2, ..., D_n)$（或简写为关系 $R$）
$R$ 是关系名，用于区分不同的关系
$n$ 是关系的‘目’或‘度’（Degree）

【定义】属性

关系所对应的二维表中的每一列，被称为是该关系中的一个属性
关系中的每一个属性都有一个名字，称为属性名。在同一个关系中，属性名互不相同
在关系对应的二维表中，表中的第一行被称为是二维表的表头，里面填写的是各个属性的属性名
$n$ 目关系必有 $n$ 个属性

关系的表示

在域 $D_1, D_2, ..., D_n$ 上的 $n$ 目关系 $R$ 可以被表示为 $R(A_1, A_2, ..., A_n)$，$R$ 是关系名，$A_1, A_2, ..., A_n$ 是属性名

元组分量的表示

若 $t$ 是关系 $R$ 中的一个元组，那么用 $t[A_i]$ 表示元组 $t$ 在属性 $A_i$ 上的取值，且 $t[A_i] \in D_i\ (i = 1, 2, ..., n)$（元组分量也被称为属性值）
或者，用 $t[i]$ 表示元组 $t$ 在第 $i$ 列上的取值，且 $t[i] \in D_i\ (i = 1, ..., n)$

【定义】码、候选码

若关系中的某一属性组的值能唯一地标识一个元组，而其所有的真子集都不能，则称该属性组为关系的候选码，简称码

【定义】主码

在一个关系中，可以选择一个候选码作为该关系的主码
在关系模型理论中，只有候选码，不需要为关系定义主码

【定义】主属性与非主属性/非码属性

候选码中的各属性称为该关系的主属性
不包含在任何侯选码中的属性称为该关系的非主属性或非码属性

关系模型是一种逻辑数据模型，不涉及数据的物理存储组织

关系数据模型中，关系的规范性限制

属性的原子性
属性的无序性
元组的唯一性
元组的无序性

1.2 关系模式

关系模式是对关系的描述：元组集合的结构、完整性约束条件

关系模式的形式化表示：$R(U, D, \text{DOM}, F)$

$R$：关系名
$U$：组成该关系的属性名集合
$D$：$U$ 中属性所来自的域
$\text{DOM}$：属性向域的映象集合（描述各个属性对应的域）
$F$：属性间数据的依赖关系的集合（关系上的完整性约束条件）

关系模式通常可以简记为 $R(U)$ 或 $R(A_1, A_2, \ldots, A_n)$

$A_1, A_2, \ldots, A_n$ 是关系中所有属性的属性名

域名及属性向域的映象常常直接说明为属性的类型、长度等

2 关系操作

graph LR
    %% --- 样式定义 ---
    classDef centerStyle fill:#00b050,stroke:none,color:#ffffff,font-weight:bold,font-size:18px,rx:20,ry:20;
    classDef midStyle fill:#ffffff,stroke:#555555,stroke-width:2px,font-weight:bold,rx:6,ry:6;
    classDef leafStyle fill:none,stroke:none,font-size:14px,color:#333333;

    %% --- 左侧结构：连向中间节点 ---
    Q1[单表查询]:::leafStyle --- DQ(数据查询):::midStyle
    Q2[多表查询]:::leafStyle --- DQ
    Q3[复杂查询]:::leafStyle --- DQ

    U1[元组插入]:::leafStyle --- DU(数据更新):::midStyle
    U2[元组删除]:::leafStyle --- DU
    U3[元组修改]:::leafStyle --- DU

    %% --- 汇聚到中心节点 ---
    DQ --- Root(关系操作):::centerStyle
    DU --- Root

    %% --- 右侧结构：从中心节点展开 ---
    Root --- SO(集合操作):::midStyle
    Root --- RO(关系操作):::midStyle

    SO --- S1[并]:::leafStyle
    SO --- S2[交]:::leafStyle
    SO --- S3[差]:::leafStyle
    SO --- S4[笛卡尔积]:::leafStyle

    RO --- R1[选择]:::leafStyle
    RO --- R2[投影]:::leafStyle
    RO --- R3[连接]:::leafStyle
    RO --- R4[除]:::leafStyle

    %% --- 关系操作“连接”的子节点 ---
    R3 --- J1[theta-连接]:::leafStyle
    R3 --- J2[自然连接]:::leafStyle
    R3 --- J3[外连接]:::leafStyle

选择、投影、并、差、笛卡尔积是 5 种基本操作

关系操作的特点：操作的对象和结果都是关系

3 关系的完整性

3.1 实体完整性

关系中元组（二维表中的行）的唯一性
隐含要求：基本关系（基表）的主码属性不能取空

3.2 参照完整性

外码要么取空要么是某个元组的主码值

3.3 用户定义的完整性

唯一性约束、非空约束、取值范围约束

4 关系代数

4.1 关系代数概述

关系运算		运算符
基本运算	并	R ∪ S
	差	R - S
	笛卡尔积	R × S
	选择	σ_F(R)
	投影	π_{A₁,A₂,...,A_n}(R)
扩充运算	交	R ∩ S
	θ-连接	R ⋈F S
	自然连接	R ⋈ S
	外连接	R ⟗ S
	左外连接	R ⟕ S
	右外连接	R ⟖ S
	除	R ÷ S

设有一个 $n$ 目关系 $R(A_1, A_2, ..., A_n)$：$R$ 是关系名，$A_1, A_2, ..., A_n$ 是属性名

它的一个关系（实例）设为 $R$
关系模式可以表示为 $R(A_1, A_2, ..., A_n)$ 或 $\text{head}(R) = \{A_1, A_2, ..., A_n\}$
$t \in R$ 表示 $t$ 是关系 $R$ 中的一个元组
$t[A_i]$ 则表示元组 $t$ 中相应于属性 $A_i$ 的一个分量（元组 $t$ 在属性 $A_i$ 上的值）
若 $A = \{A_{i_1}, A_{i_2}, ..., A_{i_k}\}$，其中 $A_{i_1}, A_{i_2}, ..., A_{i_k}$ 是来自于 $A_1, A_2, ..., A_n$ 中的属性，则 $A$ 称为‘属性列’或‘属性组’或‘属性集’。
- $t[A] = (t[A_{i_1}], t[A_{i_2}], ..., t[A_{i_k}])$ 表示元组 $t$ 在属性组 $A$ 上诸分量的集合
- $\overline{A}$ 则表示从 $\{A_1, A_2, ..., A_n\}$ 中去掉 $\{A_{i_1}, A_{i_2}, ..., A_{i_k}\}$ 后剩余的属性组
用 $(t_r,t_s)$ 来表示元组的连接

【定义】象集

给定一个关系 $R(X, Z)$

$x_0$ 为属性组 $X$ 定义域上的一个值
$x_0$ 在 $R$ 中的象集定义如下：
$Z_{x_0} = \{ t[Z] \mid t \in R \text{ 且 } t[X] = x_0 \}$
它表示 $R$ 中属性组 $X$ 上值为 $x_0$ 的各元组在 $Z$ 上分量的集合（排除自身）

在关系 SC 中，存在三个课程号值

学号 Sno	课程号 Cno	成绩 Grade
201215121	1	92
201215121	2	85
201215121	3	88
201215122	2	90
201215122	3	80

$Z_{Cno=1} = \{ (201215121, 92) \}$
$Z_{Cno=2} = \{ (201215121, 85), (201215122, 90) \}$
$Z_{Cno=3} = \{ (201215121, 88), (201215122, 80) \}$

关系模型中的命名规则：同名同义、异名异义（不同关系的属性名）

赋值运算符 $:=$

方式一：$R(A_1, A_2, ..., A_n) := \langle expression \rangle$
方式二：$R := \langle expression \rangle$
常用于关系自连接的重命名，或保存计算中间结果方便复杂查询

不等于 $<>$，也可用 $\neq$

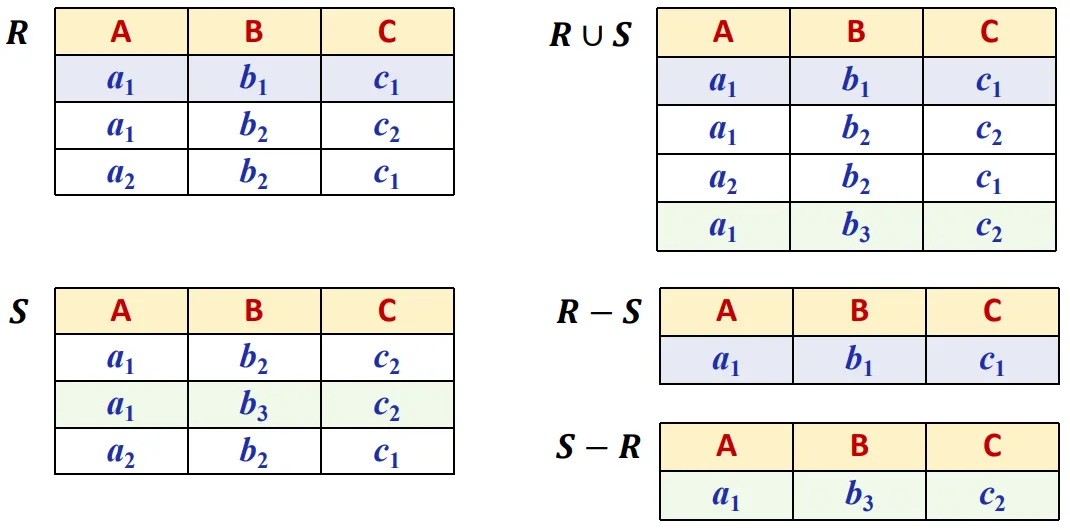

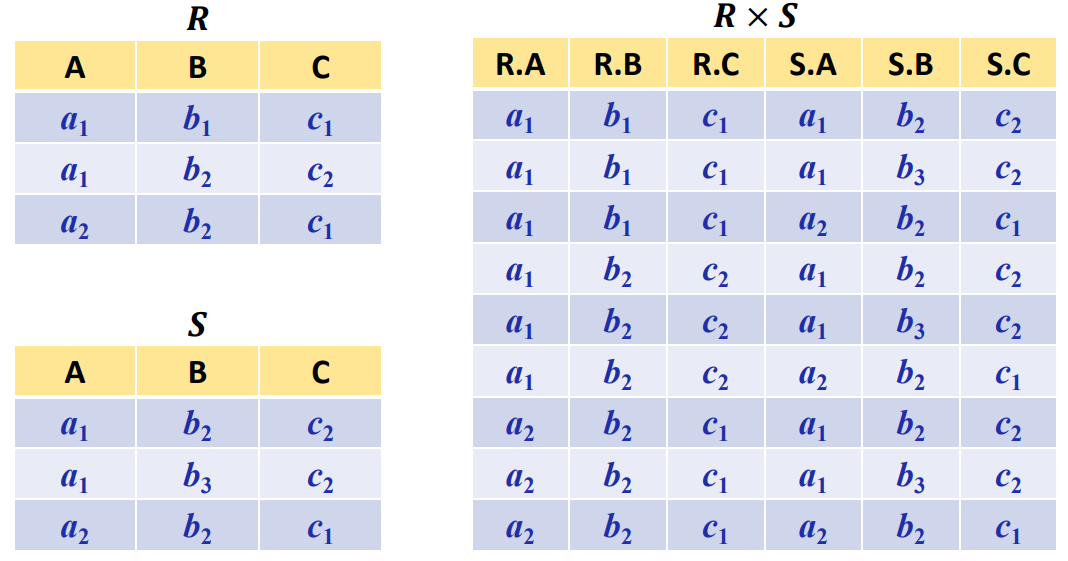

4.2 关系代数的基本运算

关系运算	运算符
并	R ∪ S
差	R - S
笛卡尔积	R × S
选择	σ_F(R)
投影	π_{A₁,A₂,...,A_n}(R)

alt text

选择：从行的角度计算

在关系 $R$ 中选择满足给定条件 $F$（逻辑表达式）的各元组

\sigma_F(R) = \{ t \mid t \in R \land F(t) = \text{true} \}

\sigma_{Sage< 20} \ (Student)

投影：从列的角度计算

\pi_A(R) = \{ t[A] \mid t \in R \}

\pi_{Sname, Sdept}(Student)

可能产生重复的投影结果元组可以简写：$\pi_A \sigma_F(R)$ 在没有括号的情况下，其运算顺序为：从右向左

alt text

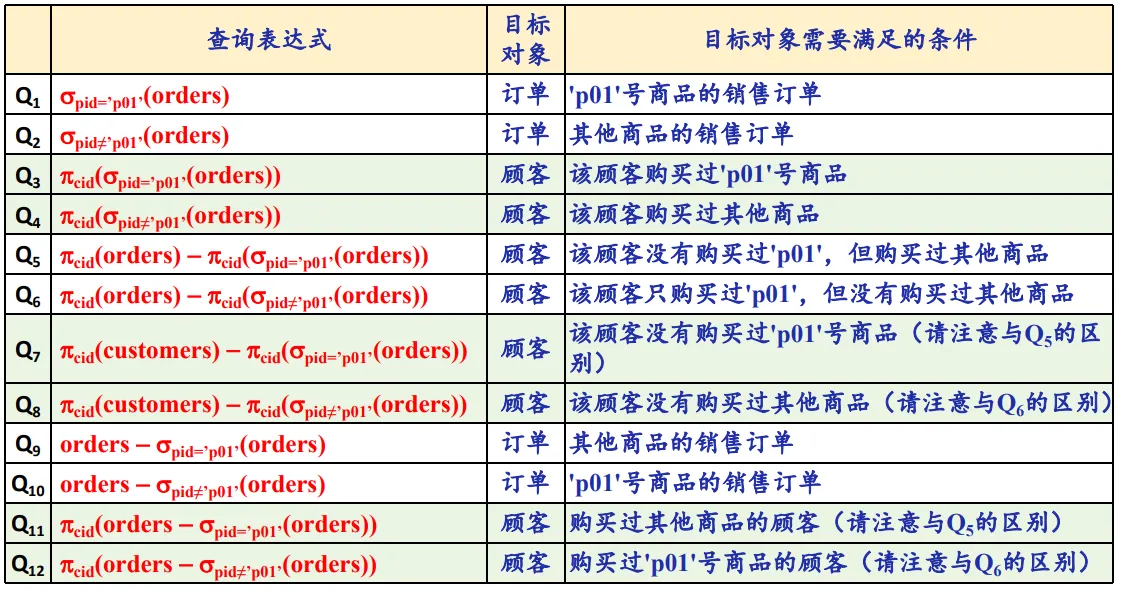

5, 6, 7, 8 重点看

查询具有最大折扣的顾客的编号： $S := C$

\pi_{cid}(C) - \pi_{C.cid}(\sigma_{C.discnt < S.discnt}(C \times S))

查询具有最大折扣的顾客的姓名

是否可以表示如下？

\pi_{cname}(C) - \pi_{C.cname}(\sigma_{C.discnt < S.discnt}(C \times S))

上述查询表示是错误的（结果语义不符），正确的查询表示如下

\pi_{cname}(\pi_{cid, cname}(C) - \pi_{C.cid, C.cname}(\sigma_{C.discnt < S.discnt}(C \times S)))

在减数和被减数关系中，必须含目标对象的码！

求第二大？

对 “非最大” 求一次最大，应该可行，但也有别的做法

构造两个中间结果：
- 集合 A（并非最大）：找到所有折扣比至少一个人小的顾客
- 集合 B（并非前两名）：找到所有折扣比至少两个人（且这两个人折扣不同）小的顾客
- A - B 即排在第二的顾客编号
用两个表的别名，设 $S := C$, $T := C$

\pi_{C.cid}(\sigma_{C.discnt < S.discnt}(C \times S)) - \pi_{C.cid}(\sigma_{C.discnt < S.discnt \land S.discnt < T.discnt}(C \times S \times T))

4.3 关系代数扩充运算

关系运算	运算符
交	R ∩ S
θ-连接	R ⋈F S
自然连接	R ⋈ S
外连接	R ⟗ S
左外连接	R ⟕ S
右外连接	R ⟖ S
除	R ÷ S

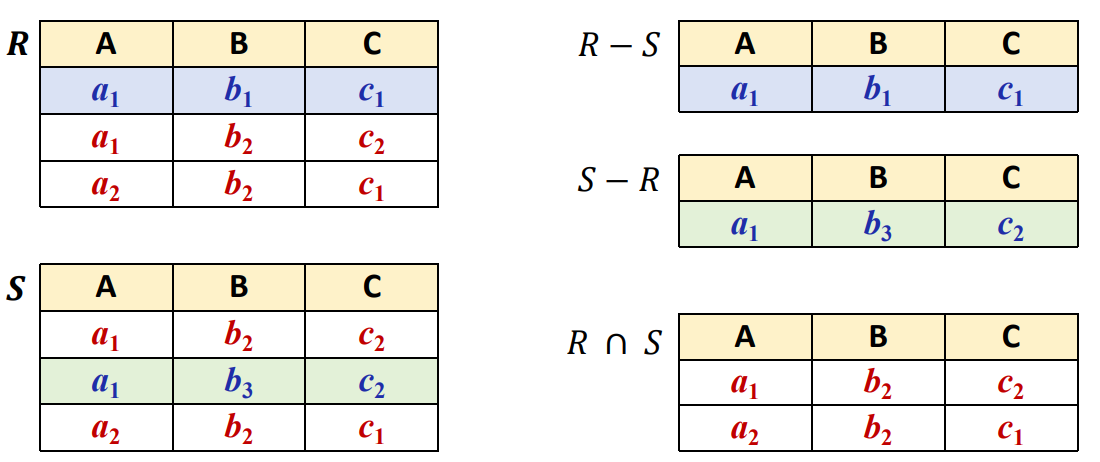

交不是一个基本运算符，其功能可以用差运算来实现

R \cap S = R - (R - S) = S - (S - R)

alt text

并、差、交均要求为同类关系
并和交满足交换律和结合律
差不满足交换律和结合律

常见的连接运算

θ-连接：按照给定的条件 $F$ 实现两个关系之间的元组连接
等值连接：在连接条件 $F$ 中，仅使用到等于比较 ‘=’ 这一种逻辑比较运算符
自然连接：两个关系所有同名属性对之间的等值连接，且同名属性只保留一份
外连接：在结果集中同时含有自然连接结果元组和悬浮元组
- 悬浮元组：做自然连接时被丢弃的元组

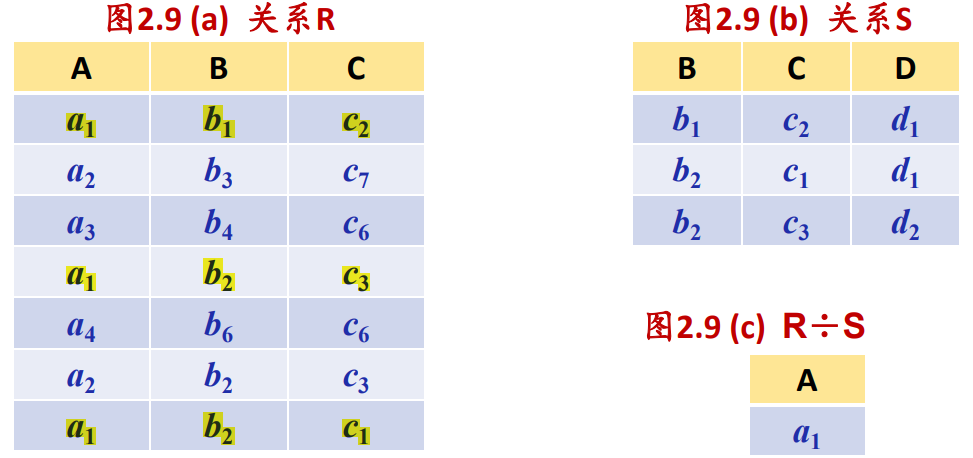

除运算

alt text

在关系 $R$ 中，$A$ 可以取四个值 $\{a_1, a_2, a_3, a_4\}$
- $a_1$ 的象集为 $\{(b_1, c_2), (b_2, c_3), (b_2, c_1)\}$
- $a_2$ 的象集为 $\{(b_3, c_7), (b_2, c_3)\}$
- $a_3$ 的象集为 $\{(b_4, c_6)\}$
- $a_4$ 的象集为 $\{(b_6, c_6)\}$
$S$ 在 $(B, C)$ 上的投影为：
- $\{(b_1, c_2), (b_2, c_1), (b_2, c_3)\}$
只有 $a_1$ 的象集包含了 $S$ 在 $(B, C)$ 属性组上的投影
- 所以 $R \div S = \{a_1\}$

仅出现在除数关系 $S$ 中的属性 $D$ 及其取值，与 $R ÷ S$ 的计算过程和计算结果都无关

除运算的引入是为了方便此类查询：“选修过所有课程的学生学号”

\pi_{sno, cno}(SC) \div \pi_{cno}(Course)

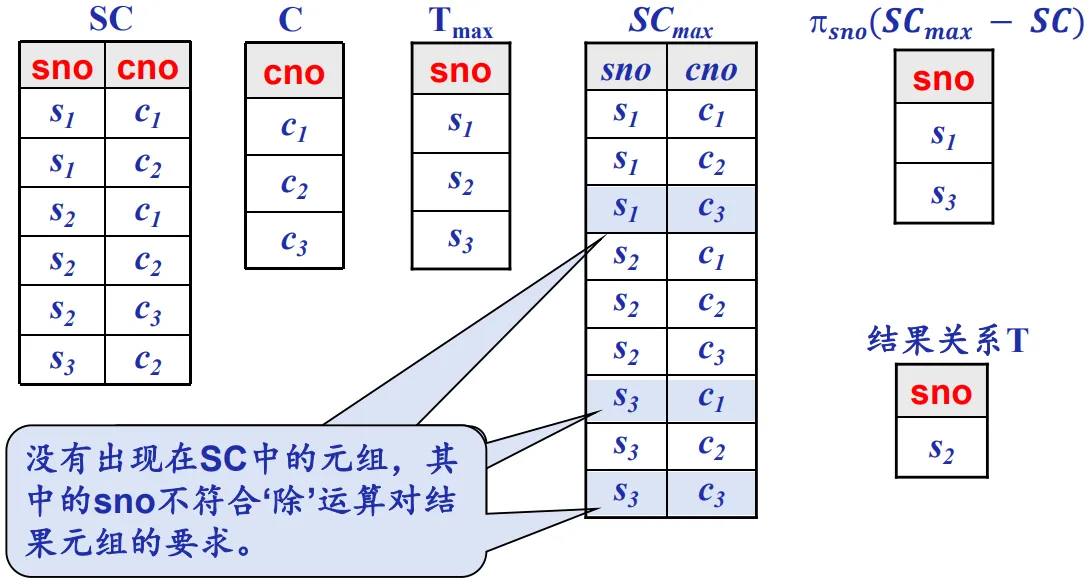

除运算的推导公式

设关系 $R$ 的属性集为 $\{ A_1 , \dots , A_n , B_1 , \dots , B_m \}$ ，关系 $S$ 的属性集为 $\{ B_1 , \dots , B_m \}$ ，则：

R \div S = \pi_{A_1,...,A_n}(R) - \pi_{A_1,...,A_n}((\pi_{A_1,...,A_n}(R) \times S) - R)

① $T_{max} := \pi_{A_1,...,A_n}(R)$

$T_{max}$ 是最大可能的结果元组集合

② $R_{max} := T_{max} \times S$

$R_{max}$ 与关系 $R$ 是同类关系

③ $T_1 := R_{max} - R$ ④ $T_2 := \pi_{A_1,...,A_n}(T_1)$

$T_2$ 是关系 $T_{max}$ 中不满足除运算的结果要求的那些元组，即：对于关系 $T_2$ 中的任一个元组 $q$，至少能在关系 $S$ 中找到一个元组 $s$，使得由元组 $q$ 和 $s$ 所构成的元组 $(q,s)$ 不在关系 $R$ 中出现

⑤ $R \div S := T_{max} - T_2$

alt text

学生关系：S (学号 sno，姓名 sn，就读院系 sd，年龄 sa)
课程关系：C (课程号 cno，课程名 cn，先修课程号 pno)
选课关系：SC (学号 sno，课程号 cno，成绩 g)

查询至少修读过 ‘学生201400101修读过的一门课’ 的学生的姓名

① 查询学生 201400101 修读过的课程的课程号

T_1 := \pi_{cno}(\sigma_{sno='201400101'}(SC))

② 查询选修过 $T_1$ 中课程的学生的学号

T_2 := \pi_{sno}(SC \bowtie T_1)

③ 查询 $T_2$ 中学生的姓名（即本题的查询结果）

\pi_{sn}(S \bowtie T_2)

④ 上述结果依次代入得

\pi_{sn}(S \bowtie (\pi_{sno}(SC \bowtie \pi_{cno}(\sigma_{sno='201400101'}(SC)))))

查询修读过 ‘学生201400101修读过的所有课程’ 的学生的姓名

\pi _ { s n } ( S \bowtie ( \pi _ { s n o , c n o } ( S C ) \div \pi _ { c n o } ( \sigma _ { s n o = ' 2 0 1 4 0 0 1 0 1 ' } ( S C ) ) ) )

错解

\pi_{sn, cno}(S \bowtie SC) \div \pi_{cno}(\sigma_{sno='201400101'}(SC))

原因是 $sn$ 不是主键，可能出现重复而丢失
使用差、除、交时，记得一定用上主键

【思考】不使用‘除’运算，该查询可分步表示如下：

① 学生 201400101 修读过的所有课程：

T_1 := \pi_{cno}(\sigma_{sno='201400101'}(SC))

② 查询符合下述条件的学生的学号：存在 $T_1$ 中的某些课程，该同学没有修读过

T_2 := \pi_{sno}((\pi_{sno}(S) \times T_1) - \pi_{sno, cno}(SC))

③ 查询修读过 ‘学生 201400101 修读过的所有课程’ 的学生的学号：

\pi_{sno}(SC) - T_2

④ 查询上述学生的姓名：

\pi_{sn}(S \bowtie (\pi_{sno}(SC) - T_2))

代入后可得到如下的查询表达式：

\pi_{sn}(S \bowtie (\pi_{sno}(SC) - \pi_{sno}((\pi_{sno}(S) \times \pi_{cno}(\sigma_{sno='201400101'}(SC))) - \pi_{sno, cno}(SC))))

【典中典】 查询满足下述条件的顾客的编号：

① 购买过 ‘p01’ 号商品：

\pi_{cid}(\sigma_{pid='p01'}(O))

② 没有购买过 ‘p01’ 号商品：

\pi_{cid}(C) - \pi_{cid}(\sigma_{pid='p01'}(O))

③ 只购买过 ‘p01’ 号商品：

\pi_{cid}(O) - \pi_{cid}(\sigma_{pid \neq 'p01'}(O))

④ 既购买过 ‘p01’ 也购买过 ‘p02’ 号商品：

\pi_{cid}(\sigma_{pid='p01'}(O)) \cap \pi_{cid}(\sigma_{pid='p02'}(O))

⑤ 既没有购买过 ‘p01’，也没有购买过 ‘p02’ 号商品：

\pi_{cid}(C) - (\pi_{cid}(\sigma_{pid='p01'}(O)) \cup \pi_{cid}(\sigma_{pid='p02'}(O)))

这里是用全集减去买过 ‘p01’ 或 ‘p02’ 号商品的顾客，当然也可以使用 ② 求出二者再取交

⑥ 只购买过 ‘p01’ 和 ‘p02’ 号两种商品：

(\pi_{cid}(\sigma_{pid='p01'}(O)) \cap \pi_{cid}(\sigma_{pid='p02'}(O))) - \pi_{cid}(\sigma_{pid \neq 'p01' \land pid \neq 'p02'}(O))

这里是用 ④ 既购买过 ‘p01’ 也购买过 ‘p02’ 号商品，减去购买过其他商品但注意此题不能使用和 ⑤ 类似的方法，否则用 ③ 得出的二者交集为空！

⑦ 没有购买过商品：

\pi_{cid}(C) - \pi_{cid}(O)

⑧ 只购买过一次商品（只有一份订单）：

令 $R := O$，该查询可表示如下：

\pi_{cid}(O) - \pi_{O.cid}(\sigma_{R.cid = O.cid \land R.ordno < O.ordno}(R \times O))

对主键 ordno 比大小，只有该 cid 下 ordno 唯一（不可比较）时，减数才为空

⑨ 只购买过同一种商品：

\pi_{cid}(O) - \pi_{O.cid}(\sigma_{R.cid = O.cid \land R.pid \neq O.pid}(R \times O))

对主键 pid 判不等，只有该 cid 下 pid 全部相等时，减数才为空
